Foxtrot CP-1018

Foxtrot CP-1018 PLC

Foxtrot rendszer alapmodul, központi egység

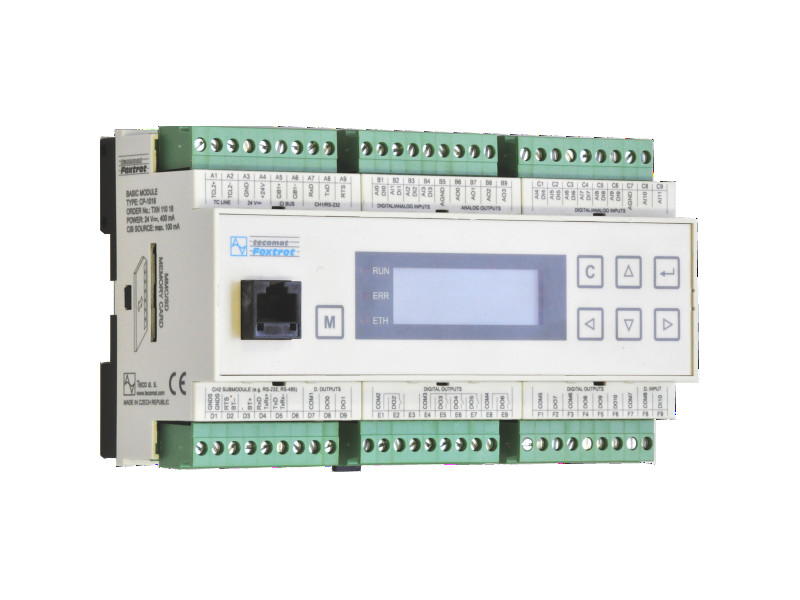

Foxtrot CP-1018 PLC

A Tecomat Foxtrot egy kompokat moduláris PLC család, ami sokféle moduláris bővítővel rendelkezik. Az alapmodulok különféle be és kimeneti pontokkal rendelkeznek. Ha az adatpontokat bővíteni szeretnénk akkor, szükség szerint megtehető CIB vagy TCL2-es buszon kersztül.

A CP-1018 as vezérlő hőközpontok, levegő és víz kezelők gépészeti vezérléseihez lett tervezve. 4db szivattyú teljesítmény szabályozására és 10db hőmérő kezelésére alkalmas minden kiegészítő nélkül. A CP-1018-as csatlakozásai megegyeznek a CP1008-as vezérlővel csak a beépített kijelzőt is tartalmaz, ami lehetővé teszi a kezelői felület létrehozását kiegészítő eszközök használata nélkül.

A CP-1018-as vezérlő adatpontjai:
  • DI - Digitális bemenetek: 1 × DI/230 VAC
  • DO/RO - Digitális/relé kimenet: 4 × SSR, 7 × RO
  • AI - Anaóg bemenet: 10 × AI/DI, 2 × AI
  • AO - Analóg kimenet: 4 × AO
  • Koomunikáció: Ethernet 10/100, RS232, 1 × opcionális beépíthető bővítő, TCL2, CIB, kiegészítővel RFox
Általános jellemzők:
  • IEC EN 61131 szabvány szerint programozható vezérlő (PLC)
  • Könnyűszerrel integrálható a modern IT, távközlési és vezérlő rendszerekbe.
  • SD/SDHC/MMC memória kártyával bővíthető, FAT32 fájlrendszert támogat.
  • Beépített óra és naptár.
  • Bővíthető többfajta be és kimeneti bővítővel 148 I/O pontig, összesen 10db modullal bővíthető a nagysebességű belső TCL2 (345 kbps) buszon keresztül.
  • Még több I/O ponttal bővíthető a kétvezetékes CIB (19.2 kbps) buszon keresztül. A CIB buszos eszközök csoportjának maximális száma 9. Csoportonként maximum 32db eszközt lehet csatlakoztatni (CFox).
  • CIB+ and CIB- terminálok tápellátott busz vezetéket 100mA-ig terhelhetjük, kiegészítő tápillesztővel, akár 1A-is is.
  • Több PLC képes hálózaton keresztül együttműködni, ami akár Ethernet vagy RS-485-ös busz lehet.
  • Beépített Ethernet csatlakozással rendelkezik.
  • Opcionálisan rádiós egységekkel bővíthetők (RFox).
  • Beépített web serveren keresztül, a létrehozott felhasználói web oldalak könnyen elérhetőek. Az adatok a memória kártyán tárolódnak (XML formátumban).
  • A weblapok hivatkozhatnak a belső változókra.
  • Adatgyűjtés és grafikonkezelés könnyen megvalósítható.
Adatlap:

  Foxtrot CP-1018 Leírás ( 279.9 kb)
