Foxtrot CP-1003

Foxtrot CP-1003 PLC

Foxtrot rendszer alapmodul, központi egység

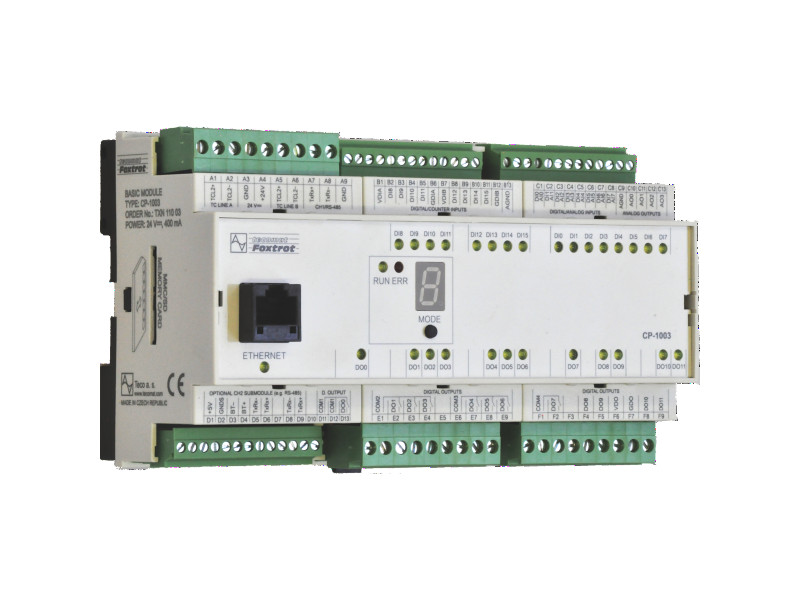

Foxtrot CP-1003 PLC

A Tecomat Foxtrot egy kompokat moduláris PLC család, ami sokféle moduláris bővítővel rendelkezik. Az alapmodulok különféle be és kimeneti pontokkal rendelkeznek. Ha az adatpontokat bővíteni szeretnénk akkor, szükség szerint megtehető CIB vagy TCL2-es buszon kersztül.

A CP-1003-as vezérlő komplex gépészeti vezérlésekhez lett tervezve. Alapban nem tartalmaz CIB busz csatlakozást, azt csak TCL2-es buszon keresztül lehet kialakítani kiegészítő modul használatával.

A CP-1003-AS VEZÉRLŐ ADATPONTJAI:
  • DI - Digitális bemenetek: 8 × DI/HSC
  • DO/RO - Digitális/relé kimenet: 7 × RO/3A, 1 × RO/10A, 4 × DO/PWM
  • AI - Anaóg bemenet: 8 × DI/AI
  • AO - Analóg kimenet: 4 × AO
  • Koomunikáció: Ethernet 10/100, RS232, 1 × opcionális beépíthető bővítő, TCL2, kiegészítővel CIB és RFox

ÁLTALÁNOS JELLEMZŐK:
  • IEC EN 61131 szabvány szerint programozható vezérlő (PLC)
  • Könnyűszerrel integrálható a modern IT, távközlési és vezérlő rendszerekbe.
  • SD/SDHC/MMC memória kártyával bővíthető, FAT32 fájlrendszert támogat.
  • Beépített óra és naptár.
  • Bővíthető többfajta be és kimeneti bővítővel 148 I/O pontig, összesen 10db modullal bővíthető a nagysebességű belső TCL2 (345 kbps) buszon keresztül.
  • Még több I/O ponttal bővíthető a kétvezetékes CIB (19.2 kbps) buszon keresztül. A CIB buszos eszközök csoportjának maximális száma 9. Csoportonként maximum 32db eszközt lehet csatlakoztatni (CFox).
  • CIB+ and CIB- terminálok tápellátott busz vezetéket 100mA-ig terhelhetjük, kiegészítő tápillesztővel, akár 1A-is is.
  • Több PLC képes hálózaton keresztül együttműködni, ami akár Ethernet vagy RS-485-ös busz lehet.
  • Beépített Ethernet csatlakozással rendelkezik.
  • Opcionálisan rádiós egységekkel bővíthetők (RFox).
  • Beépített web serveren keresztül, a létrehozott felhasználói web oldalak könnyen elérhetőek. Az adatok a memória kártyán tárolódnak (XML formátumban).
  • A weblapok hivatkozhatnak a belső változókra.
  • Adatgyűjtés és grafikonkezelés könnyen megvalósítható.

ADATLAP:

  Foxtrot CP-1003 Leírás ( 809.9 kb)
